本文介绍三菱Q系列PLC和proface触摸屏网口进行通讯的方式。

Q系列网口分为TCP和UDP两种方式，具体步骤参考：

网口连接的方式

■通讯测试准备：

(1)PLC 型号：Q06UDEH (三菱 Q 系列含内置以太网接口的 PLC 均可)

(2)PLC的IP地址为192.168.1.100

(3)HMI 型号5B10+SP5500TP(使用 demo 时需根据实际情况更改机型)

(4)HMI 的 Ethernet1 的 IP 地址为 192.168.1.11

(5)测试时使用的软件GPProEX(V4.09.120)+GXWorks2(V1.570U)

■人机界面端设置：

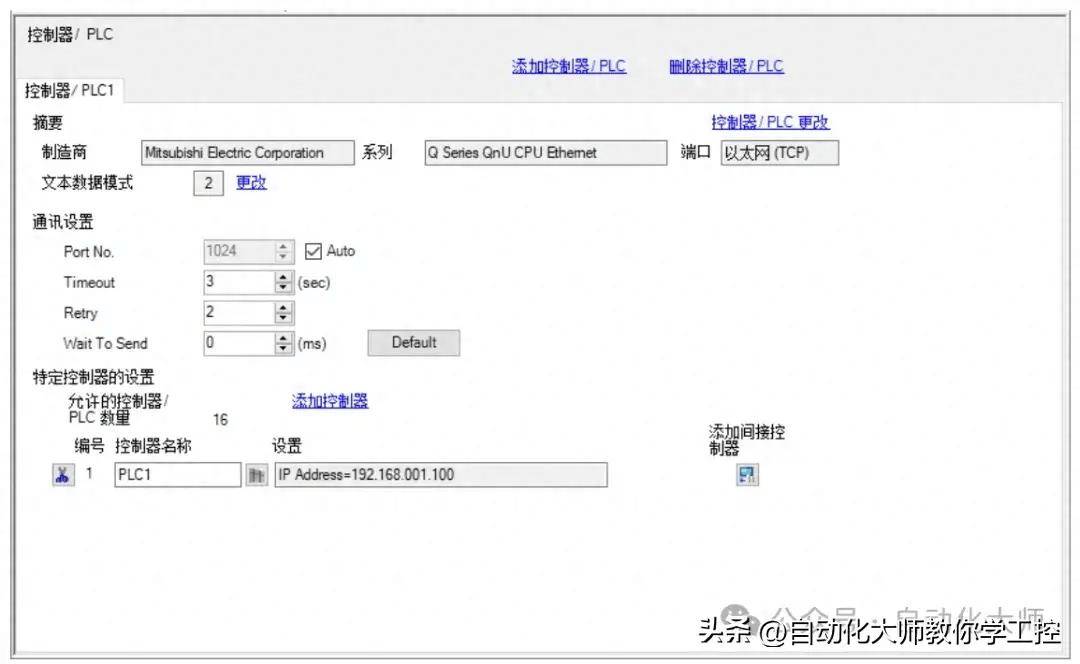

制造商选择 Mitsubishi Electric Corporation，系列选择 Q Series QnU CPU EtherNet，端口可以选择以太网(TCP)，此次如果选择UDP，PLC侧应设置为UDP

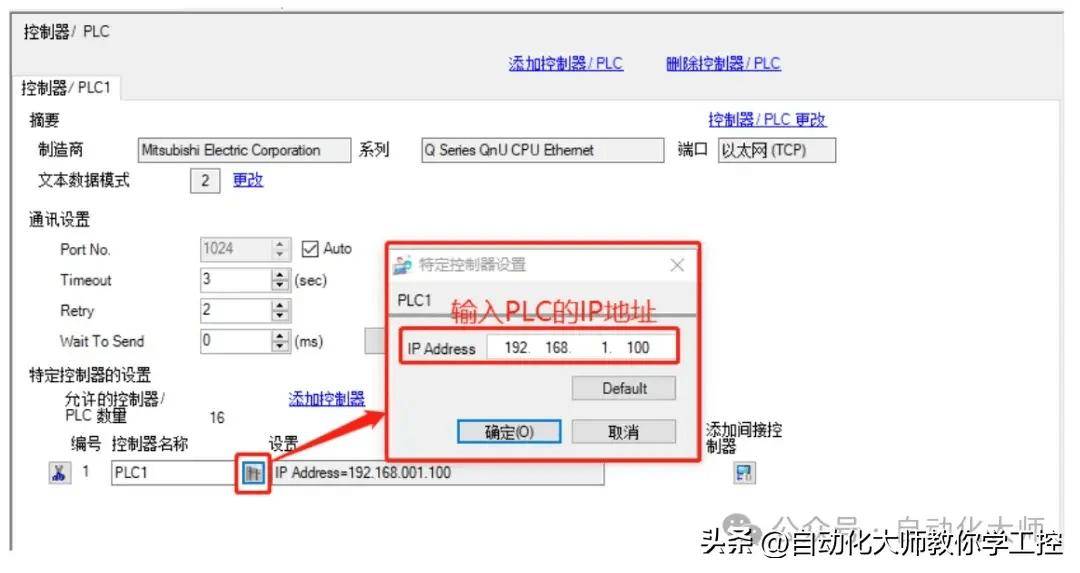

打开特定控制器设置， IP Address 填入 PLC 的 IP 地址

展开全文

■PLC端设置：

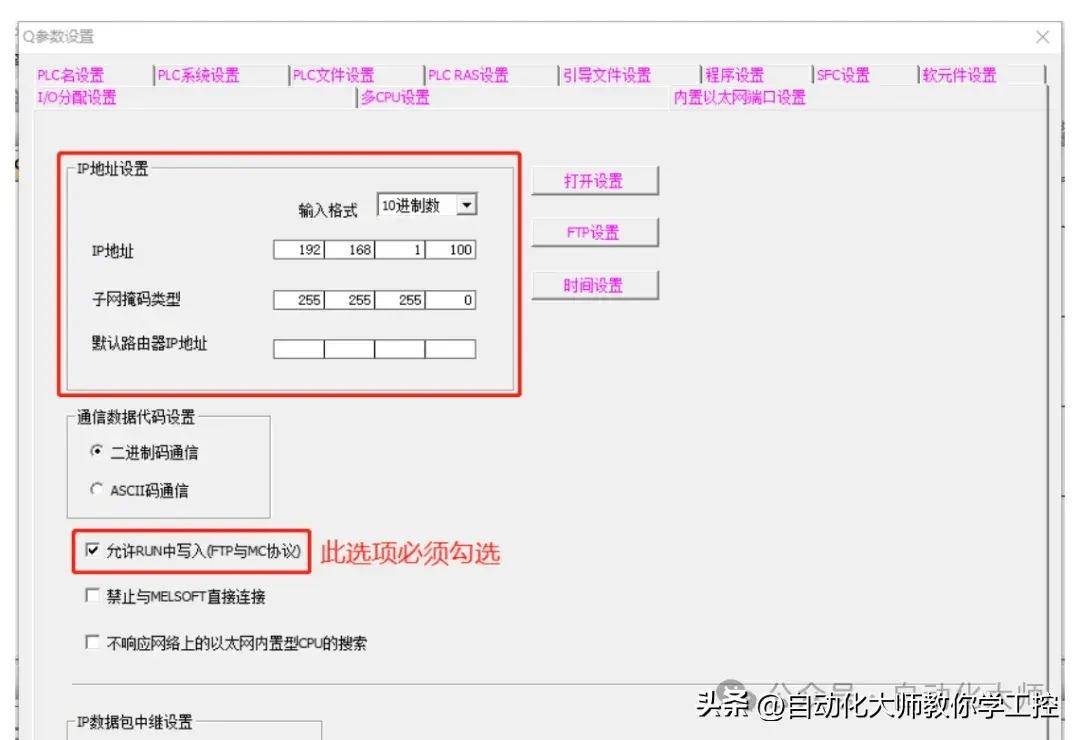

1，将三菱 PLC 的 IP 地址设置为 192.168.1.100，并勾选允许 RUN 中写入。

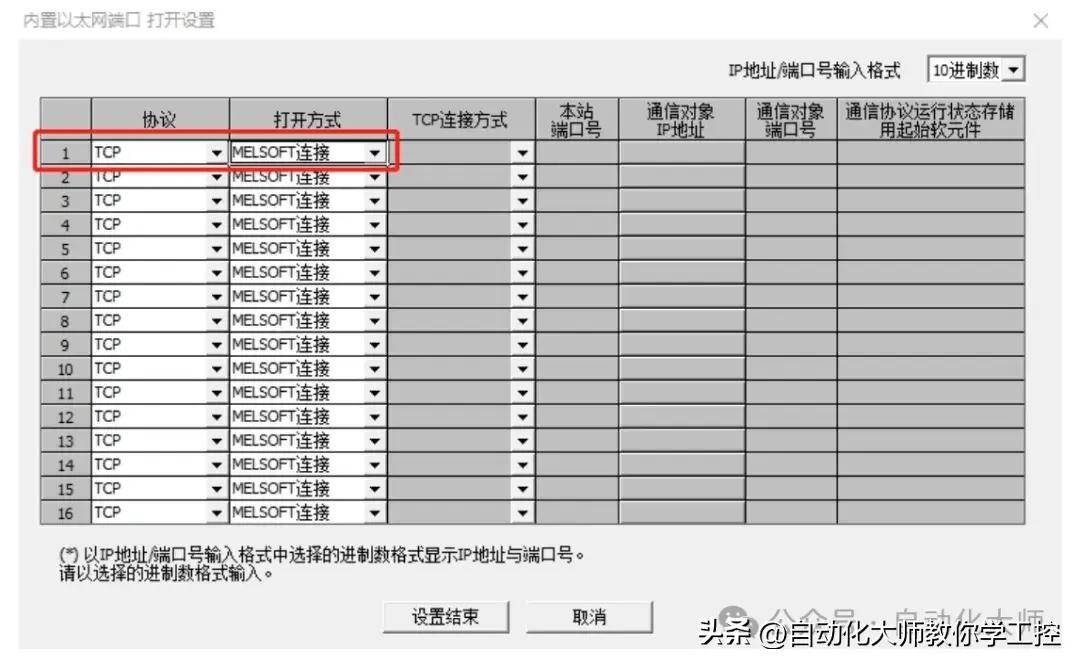

2，将协议设置为 TCP，打开方式设置为 MELSOFT 连接。此处勾选UDP，则触摸屏侧也设置为UDP

注意：两端分别下载配置后需要断电重启。

测试

■测试：

（1）将人机界面程序及 PLC 程序分别下载

（2）用网线将人机界面和 PLC 连接起来 。

（3）按下开关 M000，Y000 指示灯变亮；松开开关 M000，Y000 指示灯变灭，则通讯成功。按下或者松开开关 M001 和 M002，相应指示灯也会出现相同的变化
