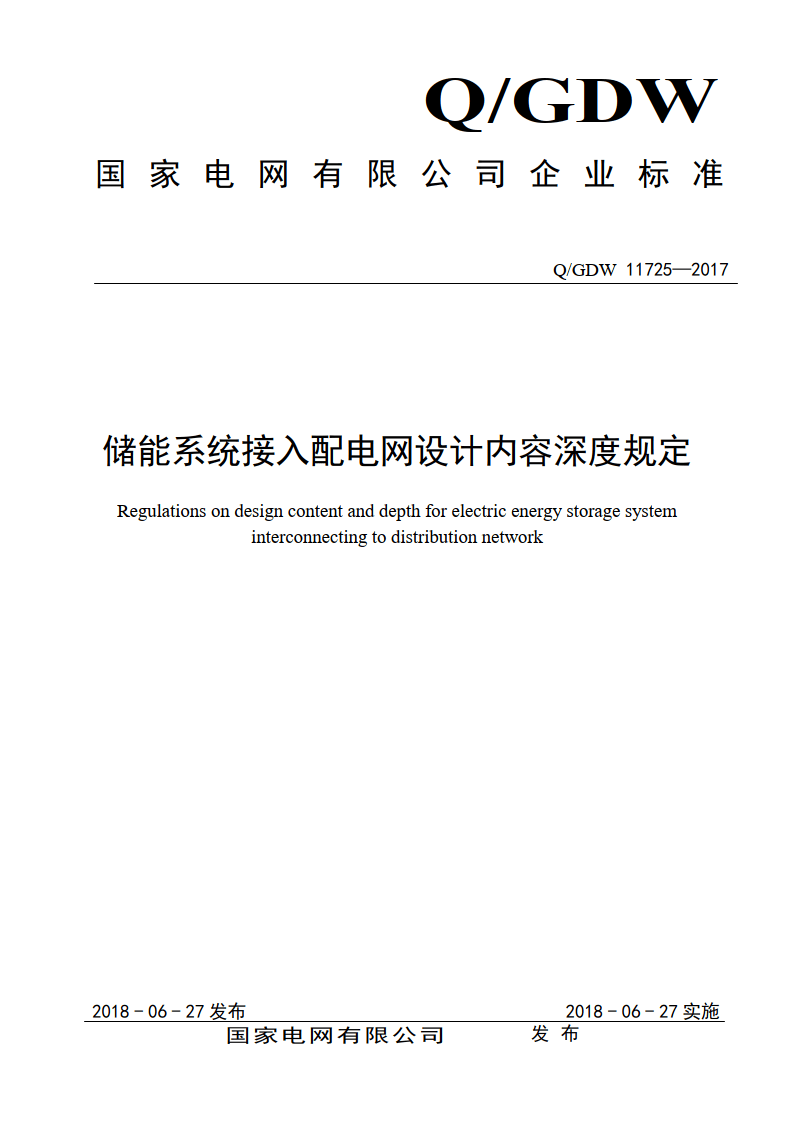

Q_GDW 11725-2017 储能系统接入配电网设计内容深度规定

今天分享的是【Q_GDW 11725-2017 储能系统接入配电网设计内容深度规定】

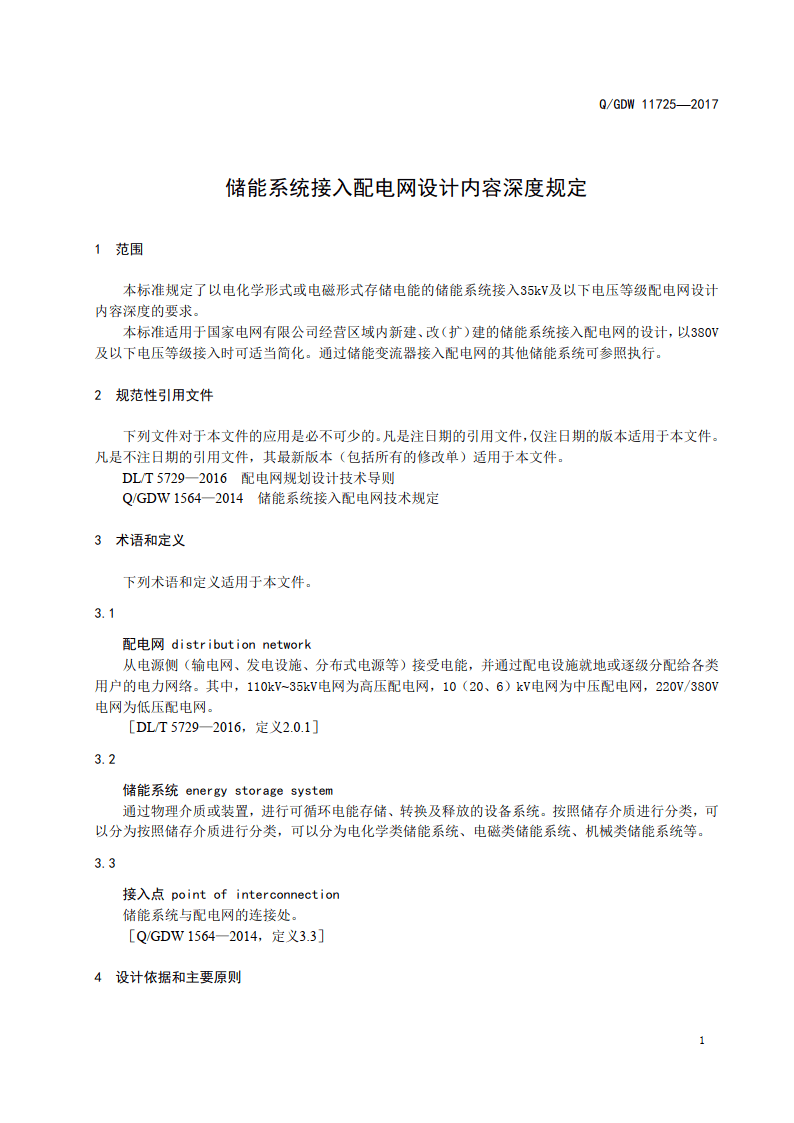

1 范围

本标准规定了以电化学形式或电磁形式存储电能的储能系统接入35kv及以下电压等级配电网设计内容深度的要求。

本标准适用于国家电网有限公司经营区域内新建、改(扩)建的储能系统接入配电网的设计,以3S0V及以下电压等级接入时可适当简化。通过储能变流器接入配电网的其他储能系统可参照执行。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。DL5729-2016配电网规划设计技术导则

Q/GDW1564-2014 储能系统接入配电网技术规定

3术语和定义

下列术语和定义适用于本文件。

3.1

配电网 distribution network

从电源侧(输电网、发电设施、分布式电源等)接受电能，并通过配电设施就地或逐级分配给各类用户的电力网络。其中，110kV~35kv电网为高压配电网，10(20、6)kv电网为中压配电网，220V/3S0V电网为低压配电网。

[DLT S729-2016，定义2.0.1]

3.2

储能系统 energy storage system通过物理介质或装置，进行可循环电能存储、转换及释放的设备系统。按照储存介质进行分类，可以分为按照储存介质进行分类，可以分为电化学类储能系统、电磁类储能系统、机械类储能系统等。3.3

接入点 point of interconnection

储能系统与配电网的连接处。

[Q/GDW 1564-2014，定义3.3]
